Resaltar:
Flexibilidad de la articulación de expansión de goma
, Junta de expansión de caucho de neopreno NBR
Dibujo: |
Oferta |
Medios aplicables: |
Aire, agua, aguas residuales, ácido, petróleo, etc. |
Modelo: |
DN20-DN3000 |
Medios compatibilidad: |
Agua, aire, productos químicos, etc. |
El caucho: |
EPDM, NBR |
Las condiciones técnicas: |
vulcanizado |
Estándar de brida: |
DIN, JIS, ANSI, y así sucesivamente. |
Presión de rotura: |
8.0Mpa |
Presión de explosión: |
3 veces la presión de trabajo |
Material de la abrazadera: |
Acero de carbono, acero inoxidable |
Apoyo personalizado: |
Producción de productos OEM, ODM |
Estructura: |
Esfera única |
Resistencia a la corrosión: |
- ¿ Qué? |
Capacidad de movimiento: |
Hasta 15 cm |
Temperatura: |
-30 °C ~ 150 °C |
Flexibilidad de la articulación de expansión de caucho para la contracción de la expansión térmica y la absorción de vibraciones hecha de flexible,Materiales duraderos tales como EPDM NBR Neoprene o Viton Flanges integrales o sueltos para conexión segura
Descripción del producto

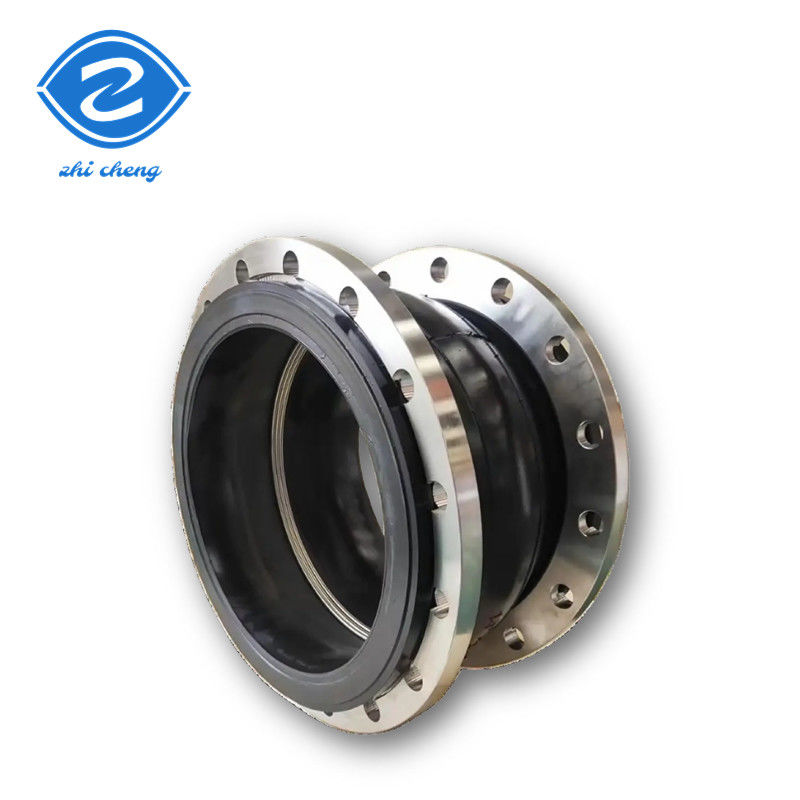

Una unión de expansión de goma con un anillo de presión negativa incorporado es un tipo de unión flexible
conector utilizado en sistemas de tuberías para compensar la expansión térmica, las vibraciones,
El anillo de presión negativa (también llamado soporte de vacío)
Anillo o anillo anticolapso) es un componente estructural interno diseñado para evitar la
la unión de caucho de colapsar hacia adentro cuando se expone a presión negativa o al vacío
las condiciones.
Parámetros técnicos de la instalación
|
No
|
Nombre
|
El material
|
|
1
|
De caucho exterior o interior
|
Se trata de una serie de productos que se fabrican en el sector de la energía.
|
|
2
|
Cuadro
|
Tejido de cordones de nylon
|
|
3
|
Anillo a presión
|
de acero
|
|
4
|
Las demás
|
Acero galvanizado de carbono, hierro dúctil para pintura, acero inoxidable, etc.
|
Condición de funcionamiento
|
|
Temperatura de trabajo
|
-15°C ~ 80°C ((-30°C ~ 150°C)
|
|
Presión de trabajo
|
6-40 bares ((PN6-PN40))
|
|
Presión de ensayo
|
1.5 veces la presión de trabajo
|
|
Presión de explosión
|
2 veces la presión de trabajo
|
|
Medios aplicables
|
Aire, agua, aguas residuales, agua de mar, ácido, alcalino, aceite, etc.
|
Características clave de las juntas de expansión de caucho con anillos de presión negativa
1. Cuerpo de caucho:
• las condiciones de trabajo Hecho de materiales flexibles como EPDM, NBR, Neoprene o Viton, dependiendo de la
el fluido o el gas que se transporta.
• las condiciones de trabajo Absorbe las vibraciones, reduce el ruido y compensa los movimientos en el sistema de tuberías.
2. Anillo de presión negativa:
• las condiciones de trabajo Por lo general hechos de acero inoxidable, acero al carbono o plástico reforzado.
• las condiciones de trabajo Instalado en el interior de la unión de caucho para proporcionar soporte estructural bajo vacío o baja presión
las condiciones.
• las condiciones de trabajo Previene que las paredes de goma se derrumben hacia adentro cuando el sistema experimenta un efecto negativo
La presión.
3. Las capas de refuerzo:
• las condiciones de trabajo El cuerpo de goma se refuerza con tela o alambre de metal para mayor resistencia y durabilidad.
• las condiciones de trabajo Funciona en combinación con el anillo de presión negativa para manejar tanto positivo como negativo
condiciones de presión.
4. Los extremos de los flancos:
• las condiciones de trabajo La unión suele tener extremos integrados con bridas para una fácil conexión con el sistema de tuberías.
• las condiciones de trabajo Las bridas pueden cumplir con estándares como ASME, DIN o JIS.
Ventajas
1. Prevención del colapso:
• las condiciones de trabajo El anillo de presión negativa garantiza la integridad de la unión en condiciones de vacío.
2. Mejora de la longevidad:
• las condiciones de trabajo Reduce la tensión en el cuerpo de goma, prolongando la vida útil de la articulación de expansión.
3. Absorción de vibraciones:
• las condiciones de trabajo Mantiene la flexibilidad de la articulación y las propiedades amortiguadoras de vibraciones incluso en vacío
los escenarios.
4. Se puede personalizar:
• las condiciones de trabajo Disponible en varios tamaños, calificaciones de presión y materiales para adaptarse a diferentes aplicaciones.
¿ Cómo elegir los productos de ZHICHENG?
1.24 horas de servicio en línea... en cualquier momento, en cualquier lugar puede proporcionar lo que quieras.
2.100% inspección de calidad antes del envío.
3.Forta capacidad de producción y estricto control de calidad.
|
|
1Envase interior: película de plástico con estuche de cartón.
2.Envase exterior: estuche de madera (generalmente de 1100 mm*1100 mm*1100 mm).
|
Instalación del producto
Cuando el cliente instala, le proporcionaremos instrucciones de instalación, instalación
las notas e instrucciones de mantenimiento.
es la imagen de instalación de la unión de expansión de caucho DN1800.
